? 功用

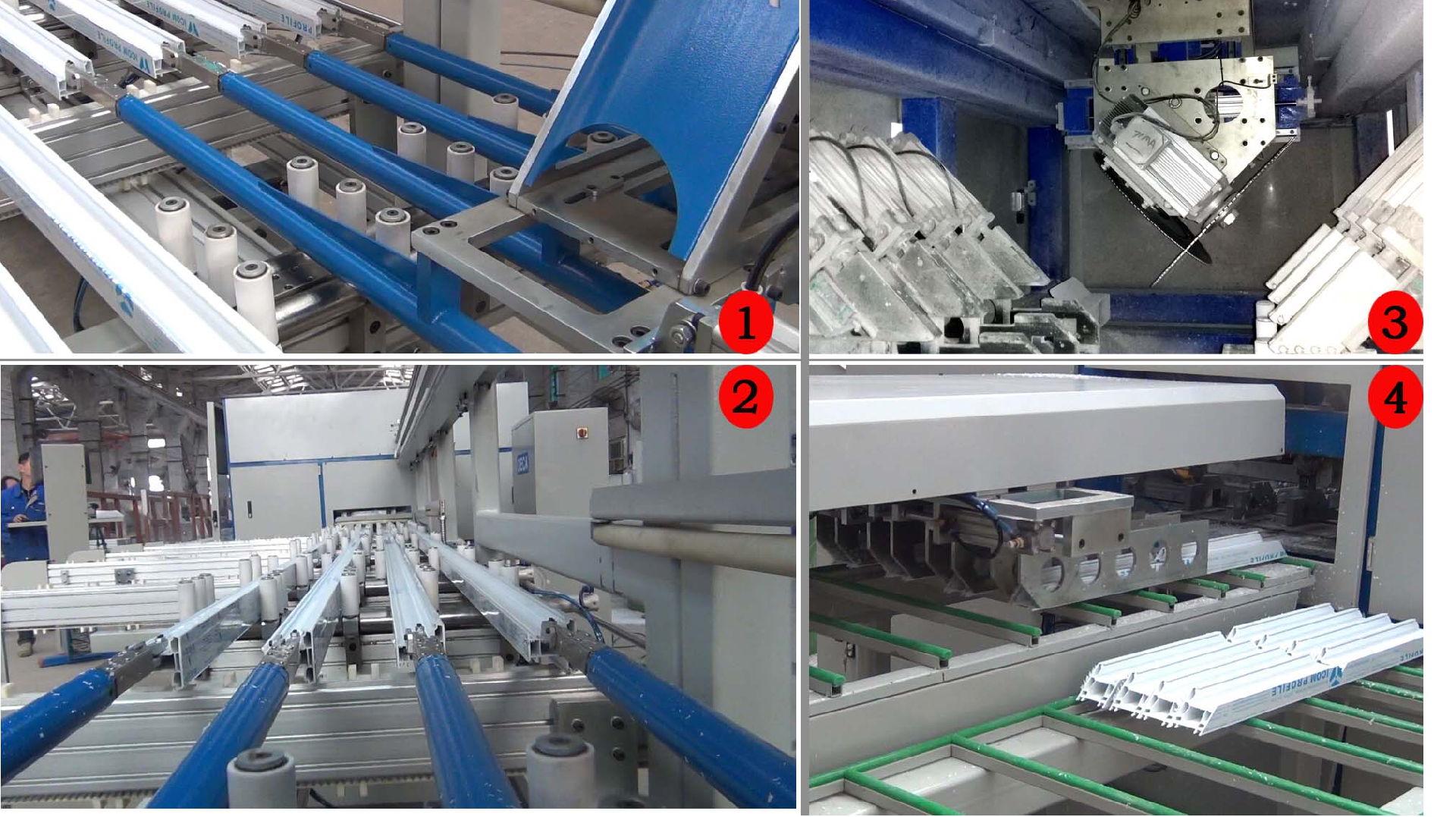

復雜窗型系統解決方案之鋸切單元，用于自動實現塑料型材45°、V型口及中梃的定尺切割，適用于大批量高檔門窗制作。

? 特點

n 自動下載優化下料數據及工藝參數，無需人工輸入與調整

n 自動完成型材夾持、送進、切割，自動化程度高

n 配有循環上料系統，大幅度提高了生產效率

n 超強機械手設計，可同時裝夾一次完成四根型材的鋸切，生產效率高

n 配置自動物料進給校正系統，保證切割精度

n 高速送料系統，生產效率高

n 高精度主軸電機，加工質量高

n 直線運動副導軌，加工制品尺寸精度高

n 三軸數控，自動化程度高

n 進口驅動系統加工精度高

n 全部采用進口高品質電氣和氣動系統元件，穩定可靠性高

n 可與上位機通訊、自動選擇加工任務，柔性實現計算機輔助設計/制造 （CAD/CAM）

n 可配置條碼打印機，實時打印物料標識，實現工藝信息標識化，便于物料管理（軟件支持）

n 配有自動出料系統，操作簡單、方便

n 帶自動料頭收集系統，工作環境整潔

n 操作臺及機身高度設計符合人體工學原理，降低工人的勞動強度

n 17寸超大控制屏幕，配以圖形界面，操作簡單直觀

n 該機特別適用于復雜窗型批量、高品質的生產

? 主要技術參數

電    源：    三相380V  50Hz

輸入功率：    10.5Kw（Max）

鋸片轉速：    3000r/min

鋸片規格：    Φ500×4.3×Φ30mm（外徑×鋸齒厚度×內孔）

加工型材長度范圍：根據用戶需要設定max 6000

切削寬度：    max 150(單根)

切割高度：    框扇型材：≤120mm

         中梃型材： 54~120mm

         V口深度：≤60mm

切削最小長度：框扇型材： 400mm

             中梃型材： 450mm

工作氣壓：    0.5～0.8MPa

耗 氣 量：    330L/Min

外形尺寸：    11900×4400×2400(mm)(長×寬×高)

重    量：    3900Kg
